產品 Product

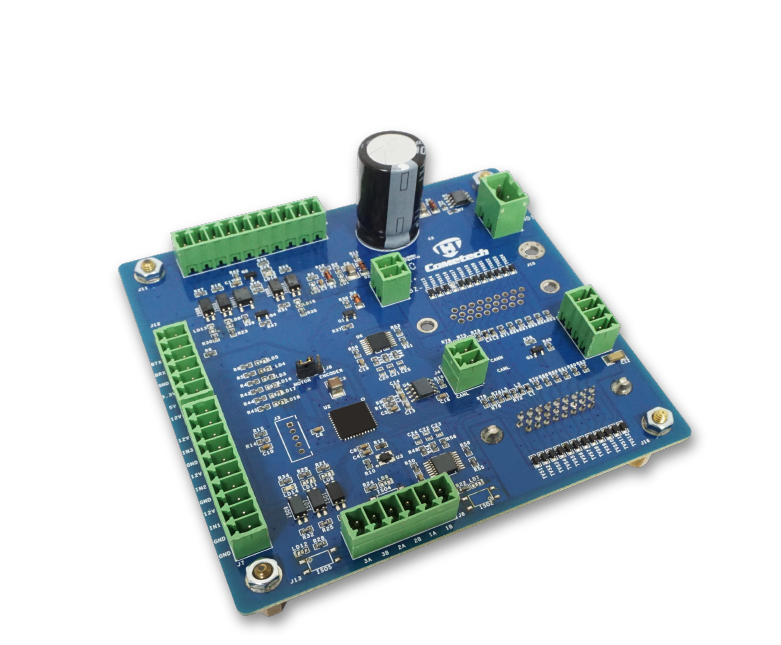

Encoder訊號轉換板 Encoder Module

Encoder訊號擴充板

產 品 特 點 / Features

可同時處理兩組編碼器訊號,針對需要額外擴充位移計算的設備;
具備簡易無刷馬達控制,能同步編碼器訊號做對應的流程設計。

常 見 應 用 / Application

•小型無刷馬達應用機台
•位移訊號處理

型 錄 下 載 / Catalog Download

規 格 說 明 / Specifications

 輸入電源 DC24V ( 馬達電源 )、12V、5V、3.3V ( 控制電源 ) 共四電源
 馬達控制 DC24V內置驅動直流無刷馬達
 馬達調速 類比VR可變電阻
 脈衝訊號輸入數量 2ch
 脈衝訊號輸入電壓 5V
 脈衝訊號輸入模式 單端 ( Open Collector )、差動方波 ( Line Driver )
 串列通訊埠 CAN Bus
 透過通訊將轉換後的數值輸出
 擴充I/O  輸入 ( input ) 3組 ( 可運用於近接開關 )
 輸出 ( output ) 3組
 蜂鳴器 有
 尺寸 106.6 X 103 X 29 mm
